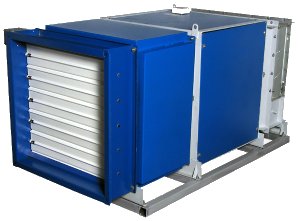

МОДУЛЬНЫЕ ПРИТОЧНЫЕ УСТАНОВКИ АПК



Автоматические приточные камеры типа АПК предназначены для использования в промышленном и гражданском строительстве, в том числе в общественном и жилом, и могут применяться в качестве вентиляционных и отопительно-охладительных установок в системах вентиляции, кондиционирования и отопления, а также в технологических установках.

В автоматической приточной камере, в зависимости от комплектации, могут осуществляться следующие режимы обработки воздуха:

  • очистка;

  • нагрев/охлаждение;

  • увлажнение;

  • рециркуляция;

  •  утилизация (рекуперация)тепла.

АПК могут работать как на наружном воздухе, так и в режиме полной или частичной рециркуляции. Нагрев воздуха может осуществляться с учетом частичной утилизации тепла выбрасываемого воздуха. Возможна комплектация агрегата резервным вентилятором.

Раздача воздуха от АПК может осуществляться как по сети воздуховодов, так и непосредственно в помещение.

Параметры перемещаемой среды.

Агрегаты предназначены для эксплуатации в макроклиматических районах с умеренным (У) и тропическим (Т) климатом 2-й категории размещения по ГОСТ 15150. Температура перемещаемого воздуха агрегатами приточными АПК от -60 до +40°С (+45 °С для тропического исполнения). При температуре перемещаемой среды ниже -25 °С - северное исполнение. В перемещаемом воздухе недопустимы включения, агрессивные к сталям обыкновенного качества, взрывоопасные смеси. Наличие липких, волокнистых и абразивных веществ не допускается.

 Общие сведения.

  • 11 типоразмеров с производительностью от 200 до 135 000 м3/час.

  • Различные теплоносители - вода, пар, электричество.

  • Блочная конструкция, компонуемая из функциональных блоков, имеющих стандартизованные присоединительные размеры. Каждый блок представляет собой жесткую самонесущую конструкцию.

  • Встроенная система шумопоглощения, позволяющая снизить уровни корпусного шума на 10 дБА, а шума на выходе из установки на 5-9 дБА.

  • Для осуществления процессов защиты агрегатов, регулирования и управления их параметрами разработана и выпускается гамма различных систем автоматического управления типа САУ.

  • Поставка осуществляется в собранном или разобранном (поблочно) виде, в зависимости от требований заказчика и типоразмера агрегата. Стандартная поставка до № 6,3 включительно - в собранном виде. Поставка больших типоразмеров - по функциональным блокам.

Варианты комплектации.



АПК могут иметь различный набор блоков, при помощи которых обеспечиваются необходимые режимы обработки воздуха:



Входной клапан -  предназначен для забора наружного воздуха. В зависимости от требований заказчика АПК комплектуется следующими входными клапанами: гравитационным, с электроприводом, с ручным приводом. Лопатки клапана - утепленные. В исполнении для районов Крайнего Севера клапан поставляется со встроенными электрическими ТЭНами и приводом в специальном исполнении.

 Блок фильтра -  предназначен для очистки воздуха от пыли и других вредных веществ. Блок фильтра может включать нерегенерируемые сменные фильтры грубой фильтрации класса EU3-EU4, а также фильтры различной степени тонкой и специальной фильтрации, обеззараживания. Блок фильтра имеет люк обслуживания для замены фильтра. Фильтр выполнен в виде легкосменной жесткой рамки с закрепленным на ней фильтрующим материалом.

 Блок вентилятора -  предназначен для перемещения воздуха в приточном агрегате и подачи его в систему или непосредственно в помещение. В АПК используется вентилятор со свободно вращающимся колесом в квадратном корпусе, что позволяет организовывать выход потока воздуха в любом направлении, устанавливать блок теплообменника как до, так и после блока вентилятора. Блок вентилятора имеет съемный люк для обслуживания. Использование вентилятора со свободно вращающимся колесом позволяет значительно сократить габариты, массу, установочную и потребляемую мощность.

 Блок теплообменника - предназначен для нагрева воздуха в агрегате. Нагрев осуществляется различными теплоносителями:

  • горячая вода;

  • пар;

  • электричество.

В зависимости от требуемых параметров температуры воздуха на выходе, агрегат может включать один или несколько блоков теплообменника. Возможны варианты установки в одном агрегате водяного и электрического теплообменника. Водяные и паровые теплообменники - биметаллические российского производства. Водяные и паровые теплообменники изготавливаются и поставляются в составе агрегата с воздушным перепускным клапаном, необходимым для согласования работы вентилятора и теплообменника за счет перепуска части воздуха, минуя теплообменник. Воздушный перепускной клапан устанавливается зимой (при минимальной отрицательной температуре воздуха) в положение, обеспечивающее при расчетной произ­водительности заданные подогрев воздуха и температуру обратной воды. В летнем режиме рекомендуется переводить клапан в открытое положение. При водяном подогреве, воздушный перепускной клапан имеет ручное управление, а в случае парового обогрева - электропривод.

Наличие перепускного клапана позволяет в ряде случаев отказаться от использования циркуляционного насоса. Блок с электрическими теплообменниками имеет встроенную систему защиты и управления.


Блок охлаждения -  предназначен для охлаждения поступающего в приточный агрегат воздуха. В блоке могут устанавливаться теплообменники «фреон/воздух» или «вода/воздух», в зависимости от общей холодильной мощности и типа холодильной машины. Холодильная машина поставляется отдельно.

 Блок рециркуляции -  предназначен для смешивания двух потоков воздуха: наружного и возвращаемого из помещения. Имеет рециркуляционный клапан с электроприводом (или ручным приводом) для регулировки подачи возвращаемого воздуха.

 Блок теплоутилизации -  предназначен для возврата части тепла удаляемого из помещения воздуха. Как правило, это теплообменник, связанный с теплообменником, установленным в вытяжной системе, теплоноситель - этиленгликоль.

 Блок увлажнения -  предназначен для увлажнения воздуха. Используется поверхностное, форсуночное или паровое увлажнение.

 Шумоглушитель -  предназначен для снижения уровня шума на входе в агрегат и на выходе. Используются глушители пассивного типа.

 Автоматика - предназначена для автоматического управления работой агрегата и его защиты.



Внимание! Комплектация АПК зависит только от требований к подготовке воздуха и может иметь различный набор блоков. Конфигурация агрегата зависит от требований заказчика к габаритам и размещению оборудования.



Стандартная комплектация - это условное название, характеризующее стандартный набор бло­ков, входящих в состав установки и обеспечивающих режимы подачи воздуха, его очистки и нагрева.

Необходимо понимать, что технические характеристики вентилятора, теплообменника, фильтра и т.д., входящих в соответствующие блоки, зависят от заданных параметров обработки воздуха и могут значительно различаться в рамках одного типоразмера агрегата.



Основные технические характеристики





Обозначение



Производительность,

тыс.м3/час



Свободное статическое давление, Па



Синх. Частота вращения колеса, об/мин

Мощность  установочная, кВт

Исполнение колеса

1

2

3

АПК-1,6-2

0,2-0,5

120-0

3000

0,09

-

-

АПК-2-2

0,4-1,6

340-0

3000

0,25

-

-

АПК-2,5-2

0,8-3,2

600-0

3000

0,75

0,55

-

АПК-2,5-4

0,4-1,4

70-0

1500

0,18

0,18

-

АПК-3,15-2

1,0-6,3

1050-0

3000

2,2

1,5

1,5

АПК-3,15-4

0,5-2,8

180-0

1500

0,37

0,25

-

АПК-4-4

1,0-5,7

340-0

1500

1,1

1,1

0,55

АПК-4-6

0,5-3,4

90-0

1000

0,37

0,37

0,37

АПК-5-4

2,0-11,5

620-0

1500

3

2,2

1,5

АПК-5-6

1,5-7,3

220-0

1000

0,75

0,75

0,75

АПК-6,3-4

5,0-23,6

1050-0

1500

11

7,5

5,5

АПК-6,3-6

3,0-15,3

420-0

1000

3

2,2

2,2

АПК-8-4

9,5-24,7

1400-0

1500

-

-

15



АПК-8-6

8,0-21,5

550-0

1000

-

7,5

-

8,0-24,0

690-0

1000



11

-

9,0-30,0

700-0

1000

15



-



АПК-10-6

15,0-42,0

900-0

1000

-

15

-

15,0-48,0

1100-0

1000

-

18,5

-

18,0-55,0

900-0

1000

30

-

-

18,0-60,0

1150-0

1000

37

-

-


АПК-10-8

14,0-31,0

400-0

750

-

7,5



12,5-40,0

400-0

750

15

-

-

12,5-44,5

550-0

750

18,5

-

-





АПК-12,5-8

22,0-62,0

650-0

750

-

15

-

22,0-70,0

850-0

750

-

18,5

-

25,0-78,0

1100-0

750

-

37

-

30,0-78,0

750-0

750

30

-

-

30,0-88,0

950-0

750

37

-

-

АПК-16-8

40-135

1450-0

750

-

75

-



Габаритные размеры АПК стандартной комплектации



АПК №№ 1,6...6,3





АПК №№ 8...16





Уточненные габаритно-присоединительные размеры и массы определяются при подборе АПК по конкретной поступившей заявке.



Обозначение

Размеры, мм не более

Масса, кг

не более

L

B

H

h

A

a

b

d

АПК (теплоноситель - вода)

АПК-1,6

1570 400 400 182 268 226 248 9 40

АПК-2

1390 450 500 210 324 282 304 9 55

АПК-2,5

1646 500 550 255 421 362 393 13 80

АПК (теплоноситель - вода/пар)

АПК-3,15

1710 700 650 299 510 451 482 13 100

АПК-4

1805 750 850 435 618 559 590 13 180

АПК-5

1930 1000 1000 511 770 711 742 13 300

АПК-6,3

2740 1260 1200 607 962 903 934 13 700

АПК-8-6-2

4600 2000 2200

АПК-10-6-2

4600 2000 2200

АПК 12,5-8-2

4800 2200 3100

АПК-16

5600 3100 4400

АПК (теплоноситель - электро)

АПК-1,6

1500 550 400 182 268 226 248 9 35

АПК-2

1510 600 500 210 324 282 304 9 50

АПК-2,5

1636 700 550 255 421 362 393 13 70

АПК-3,15

1730 800 650 299 510 451 482 13 85

АПК-4

1745 900 850 435 618 559 590 13 160

АПК-5

1970 1100 1000 511 770 711 742 13 280

АПК-6,3

2160 1250 1200 607 962 903 934 13 600


Монтаж агрегатов приточных АПК



Независимо от комплектации, установки могут располагаться горизонтально или вертикально, подвешиваться под потолком или устанавливаться на элементах строительных конструкций.

Приточные установки АПК №№1,6; 2; 2,5 и 3,15 имеют кронштейны для крепления (к полу, подвешивания к потолку). Блоки приточных установок большего типоразмера имеют кронштейны, которые крепятся к раме. Протяженность рамы - от переднего фланца фильтра до выходно­го сечения теплообменника.

Входную решетку соединять с входным воздушным клапаном рекомендуется через гибкую вставку.



Системы автоматического управления.



Системы автоматического управления (САУ) должны быть обязательным компонентом, входящим в состав приточных установок. Система автоматического управления - это гарантия:

  • работоспособности установки в заданном режиме, т.е. ее энергоэффективности,

  • надежности эксплуатации,

  • предохранения установки от поломки в результате изменения внешних факторов (несанкционированное отключение воды, электричества и т.д.), т.е. ее долговечности.

В зависимости от назначения и целей использования приточной установки, комплект автоматики может различаться, но минимальный и достаточный комплект управления должен быть установлен на каждой установке.

В минимальный и достаточный комплект системы автоматики АПК входят:

  • автоматическое поддержание заданной температуры на выходе из установки;

  • защита электродвигателя от перегрузки, скачков напряжения и перекоса фаз;

  • отключение вентилятора при поступлении сигнала с приборов пожарной сигнализации;

  • защита теплообменника от замораживания (при теплоносителе - вода, пар) и защита от перегрева (электричество).
